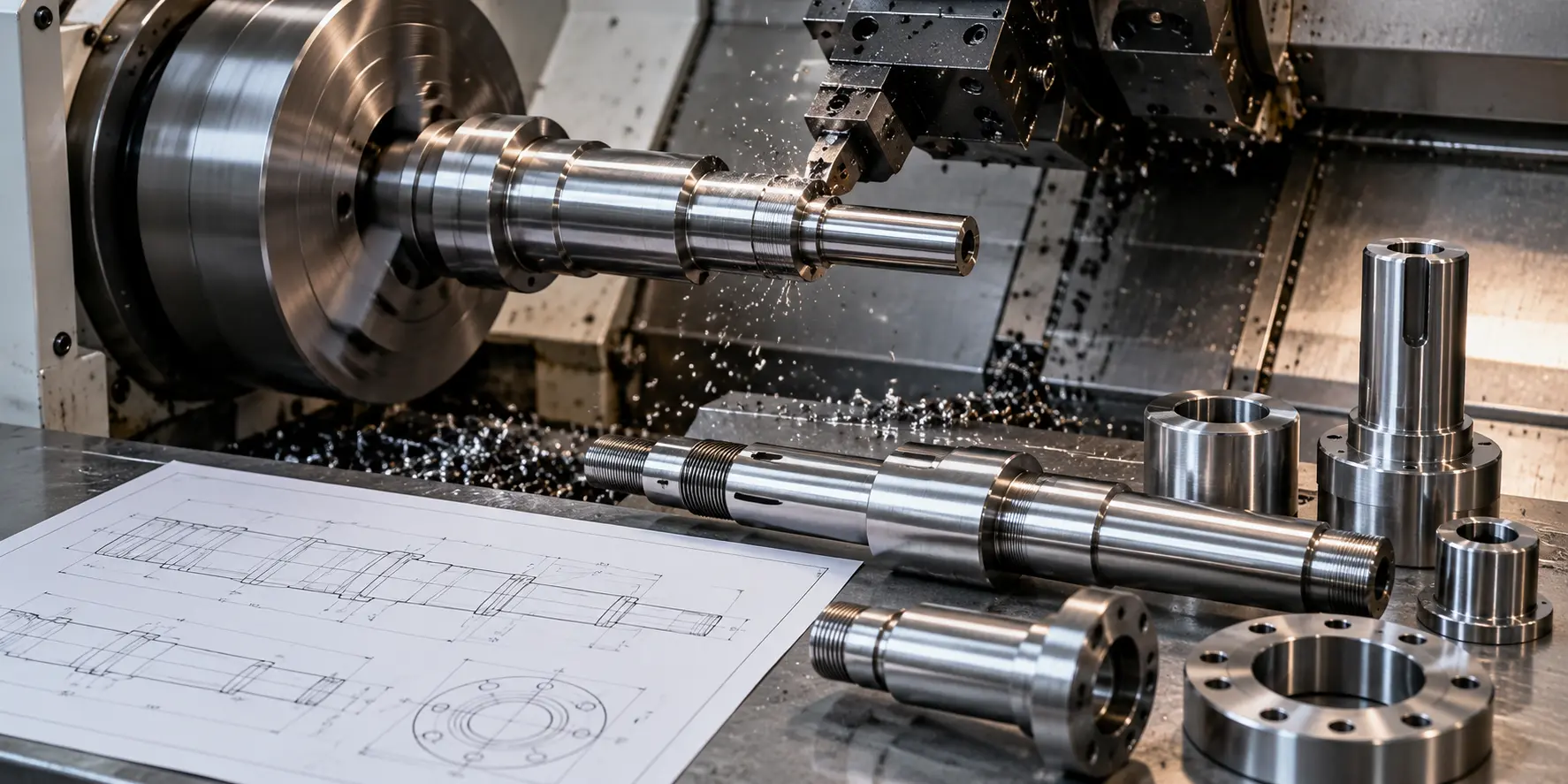

شفت صنعتی یکی از قطعات مهم در ماشین آلات، تجهیزات مکانیکی، خطوط تولید، گیربکس ها، پمپ ها، موتورهای صنعتی و مجموعه های دوار است. این قطعه معمولا برای انتقال نیرو، نگهداری قطعات چرخان، ایجاد محور حرکت یا اتصال بین بخش های مختلف یک سیستم مکانیکی استفاده می شود. به همین دلیل، دقت در ابعاد، جنس، تلرانس، کیفیت سطح و روش تولید شفت اهمیت زیادی دارد.
برای ساخت شفت صنعتی، فقط اعلام طول و قطر کلی کافی نیست. در بسیاری از سفارش ها باید محل پله ها، نوع رزوه، شیار خار، قطرهای مختلف، کیفیت سطح، جنس متریال و تعداد سفارش مشخص باشد. در این مقاله از سری تراشی کریمان بررسی می کنیم ساخت شفت طبق نقشه چگونه انجام می شود، چه اطلاعاتی برای سفارش لازم است، چه روشی برای تولید مناسب تر است و قبل از استعلام چه نکاتی باید آماده شود.
برای سفارش ساخت شفت صنعتی چه چیزی آماده کنیم؟
نقشه یا نمونه شفت، جنس متریال، قطرها، طول کلی، محل پله ها، رزوه، شیار، تلرانس، کیفیت سطح و تعداد سفارش باید تا حد امکان مشخص باشد تا روش تولید، قیمت و زمان تحویل دقیق تر برآورد شود.
شفت صنعتی چیست و در چه بخش هایی استفاده می شود؟
شفت صنعتی یک قطعه محوری است که معمولا به صورت استوانه ای تولید می شود و در انتقال حرکت دورانی، نگهداری قطعات، نصب چرخ دنده، پولی، کوپلینگ، بلبرینگ یا سایر اجزای مکانیکی نقش دارد. این قطعه ممکن است ساده باشد یا چندین قطر مختلف، پله، شیار، رزوه، جای خار یا سوراخ داشته باشد.
شفت ها در صنایع مختلف مانند ماشین سازی، خودروسازی، تجهیزات کشاورزی، پمپ سازی، تولید قطعات صنعتی، خطوط انتقال و دستگاه های مکانیکی استفاده می شوند. اگر شفت با دقت مناسب تولید نشود، ممکن است باعث لرزش، لقی، سایش، خرابی یاتاقان یا کاهش عمر مجموعه شود.
چه اطلاعاتی برای سفارش ساخت شفت صنعتی لازم است؟
برای سفارش ساخت شفت صنعتی باید اطلاعات فنی قطعه تا حد امکان کامل ارسال شود. اگر نقشه دقیق وجود داشته باشد، برآورد قیمت، انتخاب روش تولید و کنترل کیفیت با دقت بیشتری انجام می شود. اگر نقشه آماده نیست، ارسال نمونه فیزیکی یا عکس همراه با ابعاد اصلی نیز می تواند برای بررسی اولیه کمک کننده باشد.
چک لیست اطلاعات لازم برای ساخت شفت
قبل از استعلام، این موارد را آماده کنید.
بررسی نقشه شفت صنعتی قبل از تولید
نقشه شفت صنعتی باید جزئیات کافی برای ساخت داشته باشد. در نقشه باید قطر هر بخش، طول هر پله، شعاع گوشه ها، پخ ابتدا و انتها، محل شیار خار، نوع رزوه، کیفیت سطح و تلرانس ها مشخص شود. اگر شفت قرار است در مجموعه ای حساس نصب شود، باید ابعاد مونتاژی و محل تماس با بلبرینگ یا قطعات دیگر نیز مشخص باشد.
در شفت های دوار، هم محوری و کیفیت سطح اهمیت زیادی دارد. اگر محور قطعه درست کنترل نشود، ممکن است هنگام کارکرد باعث لرزش یا افزایش فشار روی یاتاقان ها شود. به همین دلیل، بررسی نقشه قبل از شروع تولید یکی از مهم ترین مراحل ساخت شفت است.
نکته فنی در ساخت شفت
اگر شفت با بلبرینگ، چرخ دنده، کوپلینگ یا قطعه دوار دیگر درگیر می شود، تلرانس قطر و کیفیت سطح آن باید دقیق تر بررسی شود. در این شرایط، اعلام فقط قطر اسمی برای تولید کافی نیست.
انتخاب جنس مناسب برای ساخت شفت صنعتی
جنس شفت باید بر اساس فشار کاری، سرعت دوران، محیط استفاده، مقاومت مورد نیاز، خوردگی، وزن قطعه و هزینه تولید انتخاب شود. انتخاب جنس نامناسب می تواند باعث خم شدن، سایش، شکست، خوردگی یا کاهش عمر قطعه شود.
| جنس شفت | کاربرد رایج | مزیت اصلی | نکته مهم |
|---|---|---|---|
| فولاد | شفت های مقاوم و صنعتی | استحکام بالا | نیازمند کنترل ابزار و تلرانس دقیق است. |
| استیل | محیط مرطوب یا خورنده | مقاومت به خوردگی | هزینه تولید و زمان ماشین کاری بیشتر است. |
| آلومینیوم | قطعات سبک | وزن کم و تولید سریع تر | برای فشارهای بالا باید بررسی شود. |
| برنج | قطعات خاص و سبک تر | ماشین کاری خوب | برای شفت های تحت بار سنگین همیشه مناسب نیست. |
| فولاد آلیاژی | شفت های حساس و مقاوم | دوام و مقاومت بیشتر | ممکن است عملیات حرارتی نیاز داشته باشد. |
در بسیاری از سفارش ها، شفت فولادی برای قطعات صنعتی مقاوم و شفت استیل برای محیط های مرطوب، خورنده یا بهداشتی انتخاب می شود. اگر وزن پایین اهمیت داشته باشد، آلومینیوم نیز قابل بررسی است.
مراحل ساخت شفت صنعتی طبق نقشه
ساخت شفت طبق نقشه معمولا طی چند مرحله انجام می شود. هر مرحله باید با توجه به جنس قطعه، تلرانس، شکل شفت و تعداد سفارش برنامه ریزی شود تا خروجی نهایی با نیاز فنی مشتری هماهنگ باشد.
۱. بررسی نقشه و مشخصات فنی
در مرحله اول، نقشه، نمونه، جنس متریال، تلرانس، تیراژ، کاربرد قطعه و عملیات تکمیلی بررسی می شود. در این مرحله مشخص می گردد که شفت با تراشکاری معمولی، CNC، سری تراشی یا روش ترکیبی تولید شود.
۲. انتخاب متریال مناسب
متریال خام باید با توجه به فشار کاری، سرعت چرخش، مقاومت مورد نیاز و شرایط محیطی انتخاب شود. انتخاب متریال صحیح در کیفیت، عمر قطعه و قیمت نهایی تاثیر مستقیم دارد.
۳. برش متریال خام
میلگرد یا قطعه خام بر اساس طول مورد نیاز و مقدار اضافه برای ماشین کاری آماده می شود. در این مرحله باید پرت متریال و فضای لازم برای بستن قطعه نیز در نظر گرفته شود.
۴. تراشکاری اولیه شفت
در این مرحله قطرهای اصلی، پله ها و فرم کلی شفت ایجاد می شود. اگر قطعه چند قطر مختلف داشته باشد، ترتیب تراشکاری و کنترل ابعاد اهمیت بیشتری پیدا می کند.
۵. اجرای شیار، رزوه یا جای خار
اگر شفت دارای شیار خار، رزوه خارجی، سوراخ، پخ، شیار روغن کاری یا فرم خاص باشد، عملیات تکمیلی مطابق نقشه انجام می شود. در شفت رزوه دار و شفت شیاردار، دقت محل عملیات اهمیت زیادی دارد.

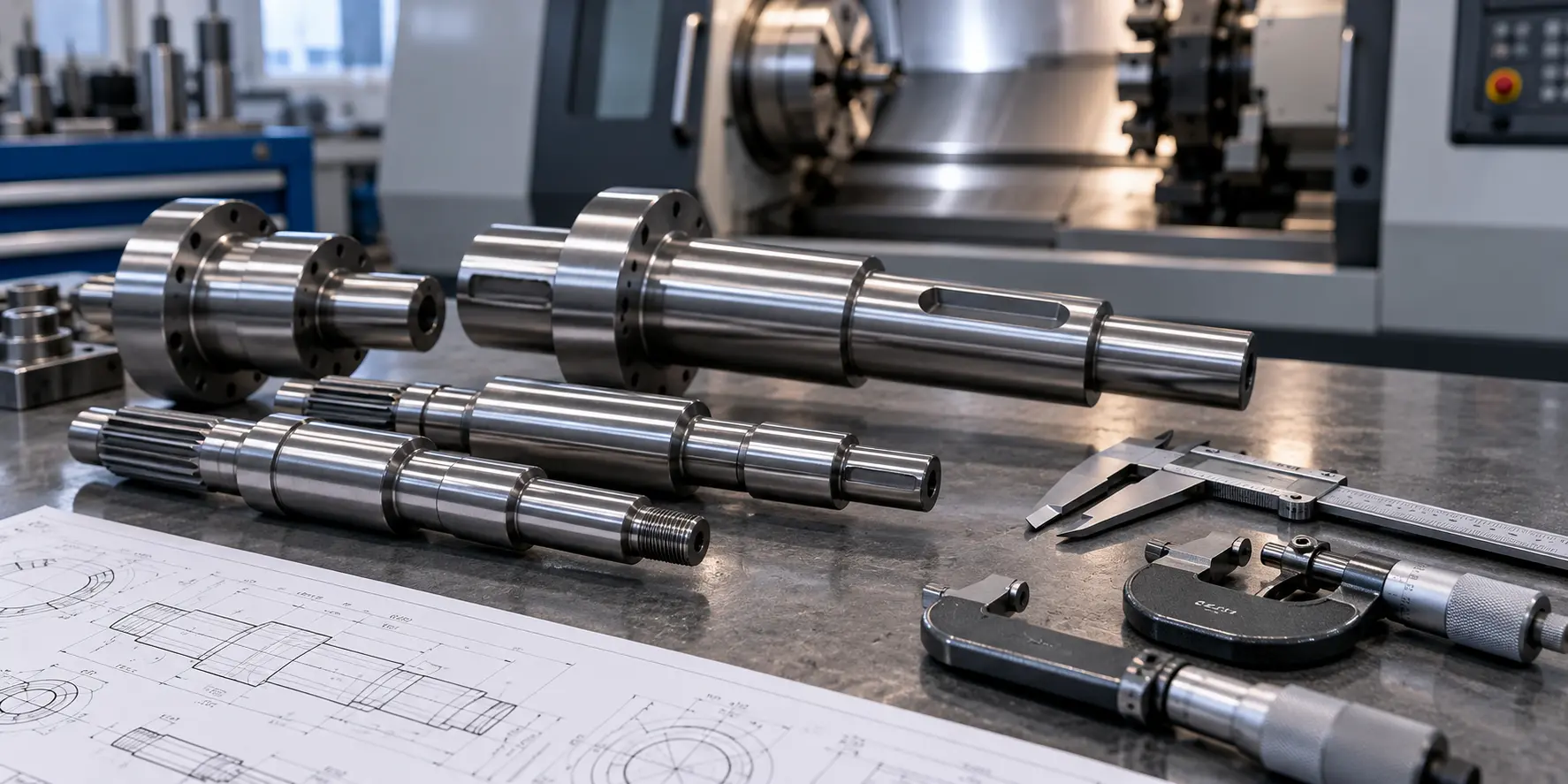

۶. پرداخت نهایی و کنترل کیفیت
در پایان، ابعاد حساس، تلرانس قطرها، هم محوری، کیفیت سطح و جزئیات نقشه بررسی می شود. اگر شفت برای مونتاژ دقیق استفاده شود، کنترل کیفیت مرحله ای اهمیت بیشتری دارد.
ساخت شفت با CNC چه زمانی مناسب است؟
اگر شفت دارای تلرانس دقیق، چند قطر متفاوت، فرم پله ای، رزوه، شیار یا نیاز به تکرارپذیری بالا باشد، استفاده از دستگاه تراش سی ان سی CNC می تواند برای کنترل ابعاد و کیفیت تولید انتخاب مناسبی باشد. این روش برای شفت هایی که باید مطابق نقشه و با تکرارپذیری بالا ساخته شوند، ارزش بررسی دارد.
در تولید شفت CNC، مسیر ابزار، ترتیب عملیات، سرعت ماشین کاری و کنترل ابعاد باید دقیق تنظیم شود. این موضوع برای شفت های پله ای، شفت های رزوه دار و قطعاتی که چند سطح حساس دارند اهمیت بیشتری دارد.
تفاوت ساخت شفت با تراشکاری معمولی، CNC و سری تراشی
انتخاب روش تولید باید بر اساس تعداد سفارش، دقت مورد نیاز، پیچیدگی قطعه و هزینه نهایی انجام شود. هیچ روشی برای همه سفارش ها بهترین انتخاب نیست؛ بلکه باید شرایط قطعه بررسی شود.
| روش تولید | مناسب برای | مزیت | محدودیت |
|---|---|---|---|
| تراشکاری معمولی | نمونه سازی و تعداد کم | انعطاف بالا | سرعت کمتر در تیراژ بالا |
| CNC | شفت دقیق و چند مرحله ای | دقت و تکرارپذیری بالا | هزینه تنظیم اولیه |
| سری تراشی | شفت های ساده و تیراژ بالا | کاهش هزینه واحد | مناسب نبودن برای تغییرات زیاد طراحی |
برای بررسی روش مناسب تولید، صفحه خدمات تراشکاری قطعات صنعتی می تواند دید بهتری درباره فرآیند ساخت قطعات فلزی و صنعتی بدهد.
چه شفت هایی برای تولید سری مناسب هستند؟
شفت هایی که طراحی ثابت، ابعاد تکراری و تیراژ مناسب دارند، برای تولید سری قابل بررسی هستند. اگر هر بار نقشه تغییر کند یا قطعه پیچیدگی زیادی داشته باشد، تولید سری ممکن است اقتصادی نباشد.
برای شفت های ساده، کوتاه، پله ای با طراحی ثابت، رزوه دار تکراری یا مصرفی، بررسی خدمات سری تراشی در تهران می تواند برای کاهش هزینه تولید و افزایش یکنواختی خروجی مناسب باشد.
شفت ساده
مناسب برای تولید تکراری با قطر و طول ثابت.
شفت پله ای
اگر طراحی ثابت باشد، تولید سری آن قابل بررسی است.
شفت رزوه دار
برای سفارش های تکراری با رزوه ثابت مناسب است.
شفت کوتاه مصرفی
در تیراژ بالا می تواند از نظر هزینه مناسب تر شود.
چه عواملی روی قیمت ساخت شفت صنعتی اثر دارد؟
قیمت تولید شفت صنعتی به عوامل مختلفی وابسته است. گاهی دو شفت از نظر ظاهر شبیه هم هستند، اما به دلیل تفاوت در جنس، تلرانس، طول، تعداد پله ها یا عملیات تکمیلی، قیمت کاملا متفاوتی دارند.
| عامل موثر | تاثیر روی قیمت | توضیح |
|---|---|---|
| جنس متریال | زیاد | فولاد، استیل، آلومینیوم و آلیاژها هزینه متفاوت دارند. |
| طول و قطر شفت | زیاد | روی مقدار متریال و زمان ماشین کاری اثر مستقیم دارد. |
| تلرانس | زیاد | تلرانس دقیق نیازمند کنترل بیشتر و زمان بالاتر است. |
| شیار یا رزوه | متوسط تا زیاد | عملیات تکمیلی زمان تولید را افزایش می دهد. |
| تیراژ سفارش | زیاد | در تیراژ بالا هزینه ثابت تولید روی تعداد بیشتری قطعه تقسیم می شود. |
برای استعلام ساخت شفت چه اطلاعاتی ارسال کنیم؟
برای استعلام ساخت شفت بهتر است نقشه یا نمونه قطعه همراه با اطلاعات فنی ارسال شود. اگر نقشه کامل ندارید، عکس واضح همراه با اندازه های اصلی می تواند برای شروع بررسی مفید باشد؛ اما برای ساخت دقیق، نقشه فنی بهترین گزینه است.
اطلاعات لازم برای استعلام شفت
- نقشه یا نمونه شفت
- جنس متریال
- طول کلی قطعه
- قطر هر بخش از شفت
- محل پله ها، رزوه و شیار
- تلرانس و کیفیت سطح
- تعداد سفارش
- زمان تحویل مورد انتظار
اشتباهات رایج در سفارش ساخت شفت صنعتی
بعضی خطاها در سفارش شفت می توانند باعث افزایش قیمت، دوباره کاری یا تولید قطعه نامناسب شوند. مهم ترین مشکل زمانی ایجاد می شود که اطلاعات عملکردی شفت مشخص نباشد و فقط ظاهر قطعه ملاک قرار گیرد.
| اشتباه رایج | نتیجه احتمالی | راه حل پیشنهادی |
|---|---|---|
| اعلام نکردن تلرانس قطرها | لقی، گیرکردن یا مشکل در مونتاژ | قطرهای حساس و تلرانس آنها مشخص شود. |
| مشخص نکردن محل شیار خار | خطا در نصب قطعات جانبی | محل، عرض و عمق شیار در نقشه نوشته شود. |
| انتخاب جنس نامناسب | سایش، خم شدن یا شکست قطعه | جنس بر اساس فشار کاری و محیط انتخاب شود. |
| بی توجهی به هم محوری | لرزش و خرابی زودهنگام | در قطعات دوار، هم محوری کنترل شود. |
برای ساخت شفت صنعتی نیاز به استعلام دارید؟
نقشه، نمونه یا مشخصات شفت را ارسال کنید تا روش تولید، جنس مناسب، زمان ساخت و قیمت بر اساس ابعاد، تلرانس، تیراژ و عملیات مورد نیاز بررسی شود.
سوالات متداول درباره سفارش ساخت شفت صنعتی
جمع بندی
ساخت شفت صنعتی طبق نقشه زمانی نتیجه دقیق و قابل اعتماد دارد که جنس، ابعاد، تلرانس، کیفیت سطح، محل شیار و رزوه و روش تولید از ابتدا درست مشخص شود. شفت قطعه ای مهم در بسیاری از مجموعه های مکانیکی است و خطای کوچک در ساخت آن می تواند روی عملکرد کل سیستم اثر بگذارد.
اگر شفت دارای فرم ساده و تیراژ بالا باشد، سری تراشی می تواند اقتصادی تر باشد. اگر قطعه دارای تلرانس دقیق، چند قطر متفاوت یا فرم پیچیده باشد، CNC انتخاب مناسب تری است. برای سفارش ساخت شفت، ارسال نقشه یا نمونه همراه با مشخصات فنی، بهترین راه برای دریافت قیمت و زمان تحویل دقیق است.
