بوش صنعتی یکی از قطعات پرکاربرد در مجموعه های مکانیکی، ماشین آلات، تجهیزات تولیدی، اتصالات و قطعات مونتاژی است. ظاهر این قطعه معمولا ساده به نظر می رسد، اما اگر جنس، قطر داخلی، قطر خارجی، طول، تلرانس و کیفیت سطح آن درست انتخاب نشود، می تواند باعث لقی، گیرکردن، سایش، خرابی زودهنگام یا اختلال در عملکرد مجموعه شود.
در سری تراشی کریمان، بررسی بوش قبل از تولید بر اساس نقشه، نمونه، جنس متریال، تیراژ و کاربرد نهایی انجام می شود تا روش مناسب برای ساخت بوش صنعتی انتخاب شود. در این مقاله توضیح می دهیم برای سفارش ساخت بوش چه اطلاعاتی لازم است، چه جنس هایی برای بوش مناسب هستند، چه ابعادی باید در نقشه مشخص شود و چه زمانی تراشکاری، CNC یا دستگاه تراپ انتخاب بهتری است.
برای سفارش بوش صنعتی چه چیزی آماده کنیم؟
اگر نقشه، نمونه فیزیکی، جنس متریال، قطر داخلی، قطر خارجی، طول، تلرانس و تعداد مورد نیاز مشخص باشد، برآورد قیمت و انتخاب روش تولید با دقت بیشتری انجام می شود.
بوش صنعتی چیست و چه کاربردی دارد؟
بوش صنعتی معمولا قطعه ای استوانه ای است که برای هدایت حرکت، کاهش اصطکاک، محافظت از قطعات اصلی، فاصله گذاری، تنظیم لقی یا ایجاد محل عبور شفت و پین استفاده می شود. این قطعه می تواند ساده، فلنج دار، شیاردار، سوراخ دار، رزوه دار یا کاملا سفارشی باشد.
در بسیاری از ماشین آلات، بوش به عنوان یک قطعه واسط عمل می کند. یعنی به جای اینکه قطعه اصلی دچار سایش شود، بوش این فشار و اصطکاک را تحمل می کند و در صورت نیاز قابل تعویض است. به همین دلیل، انتخاب جنس و دقت ساخت بوش اهمیت زیادی دارد.
چه اطلاعاتی برای سفارش ساخت بوش صنعتی لازم است؟
برای سفارش ساخت بوش صنعتی، فقط اعلام نام قطعه کافی نیست. دو بوش با ظاهر مشابه ممکن است از نظر جنس، تلرانس، نوع کاربرد، کیفیت سطح و روش تولید کاملا متفاوت باشند. بنابراین قبل از استعلام، بهتر است مشخصات فنی بوش تا حد امکان کامل آماده شود.
چک لیست اطلاعات لازم برای سفارش بوش
قبل از استعلام، این موارد را آماده کنید.

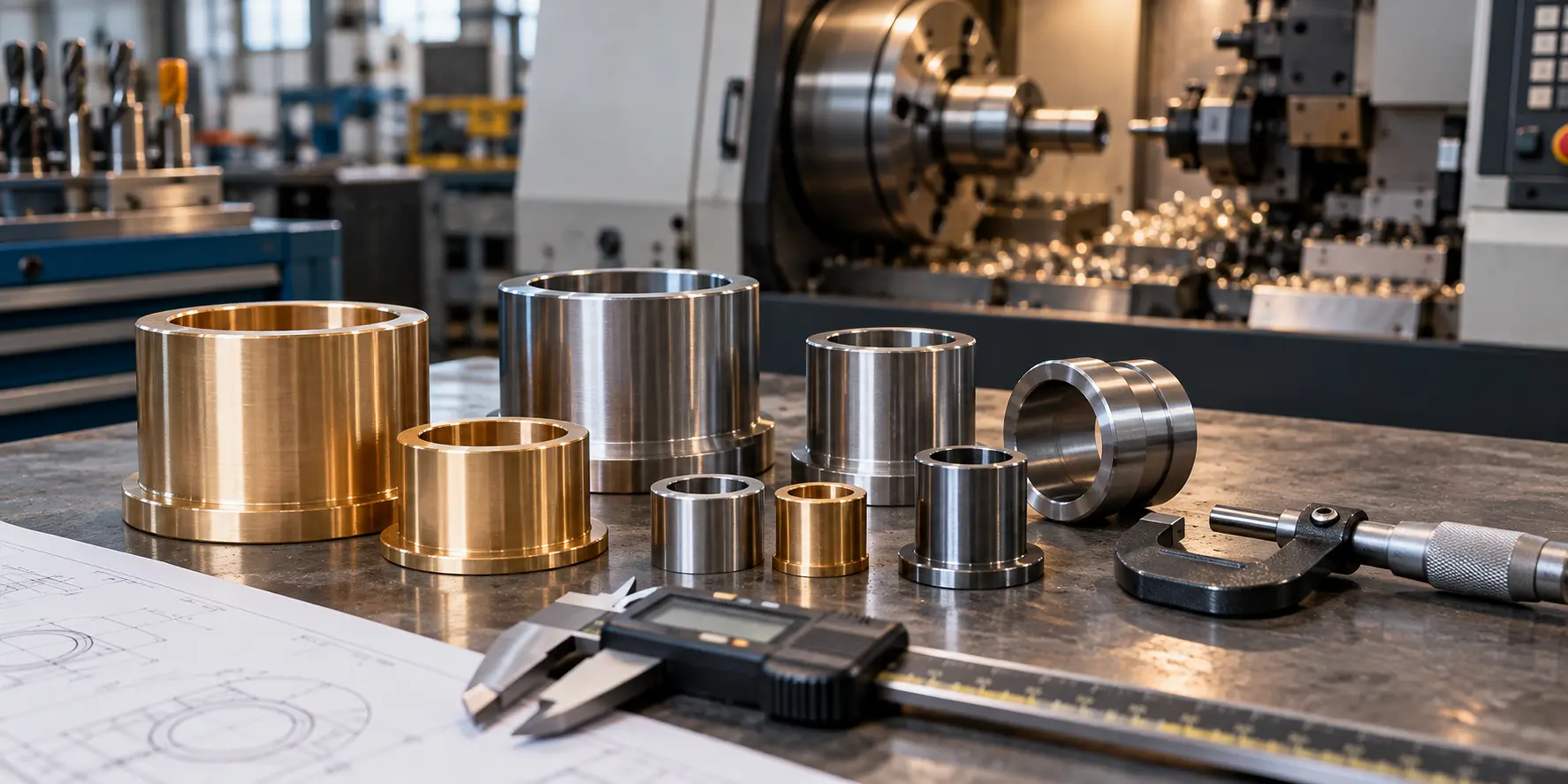

انتخاب جنس مناسب برای ساخت بوش صنعتی
جنس بوش باید بر اساس فشار کاری، میزان اصطکاک، سرعت حرکت، محیط استفاده، رطوبت، تماس با مواد خورنده و بودجه تولید انتخاب شود. انتخاب جنس نامناسب ممکن است باعث سایش سریع، خوردگی، ترک خوردگی یا کاهش عمر قطعه شود.
| جنس بوش | کاربرد رایج | مزیت اصلی | نکته مهم |
|---|---|---|---|
| برنج | اتصالات، قطعات مصرفی، حرکت نرم | ماشین کاری خوب و اصطکاک مناسب | برای فشار خیلی سنگین باید بررسی شود. |
| فولاد | قطعات صنعتی مقاوم | استحکام بالا | نیازمند ابزار و کنترل دقیق تر است. |
| استیل | محیط مرطوب یا خورنده | مقاومت به خوردگی | هزینه و زمان ماشین کاری بیشتر است. |
| آلومینیوم | قطعات سبک | وزن کم و تولید سریع تر | مقاومت سایشی آن باید بررسی شود. |
| چدن | بوش های خاص صنعتی | رفتار سایشی مناسب در برخی کاربردها | شکنندگی آن باید در طراحی لحاظ شود. |
در سفارش های رایج، بوش برنجی برای قطعات مصرفی، اتصالات و مواردی که حرکت نرم و ماشین کاری خوب اهمیت دارد کاربرد زیادی دارد. اما برای شرایط سنگین تر ممکن است بوش فولادی یا بوش استیل انتخاب مناسب تری باشد.
ابعاد و تلرانس های مهم در نقشه بوش
بوش صنعتی معمولا قطعه ای است که با شفت، پین، محور یا محل نصب درگیر می شود. به همین دلیل، ابعاد آن باید با دقت مشخص شود. قطر داخلی، قطر خارجی و طول بوش از مهم ترین اندازه هایی هستند که در نقشه باید واضح باشند.
تلرانس بوش باید بر اساس کاربرد قطعه تعیین شود. اگر بوش بیش از حد آزاد باشد، لقی ایجاد می شود و اگر بیش از حد تنگ باشد، مونتاژ یا حرکت قطعه مشکل پیدا می کند. در بوش هایی که با شفت یا پین کار می کنند، کیفیت سطح داخلی و هم محوری قطر داخلی و خارجی اهمیت زیادی دارد.
نکته فنی در نقشه بوش
اگر بوش قرار است روی شفت نصب شود، فقط قطر داخلی کافی نیست. باید نوع فیت، میزان لقی مجاز، کیفیت سطح، محل پخ و احتمال نیاز به شیار روغن کاری نیز مشخص شود.

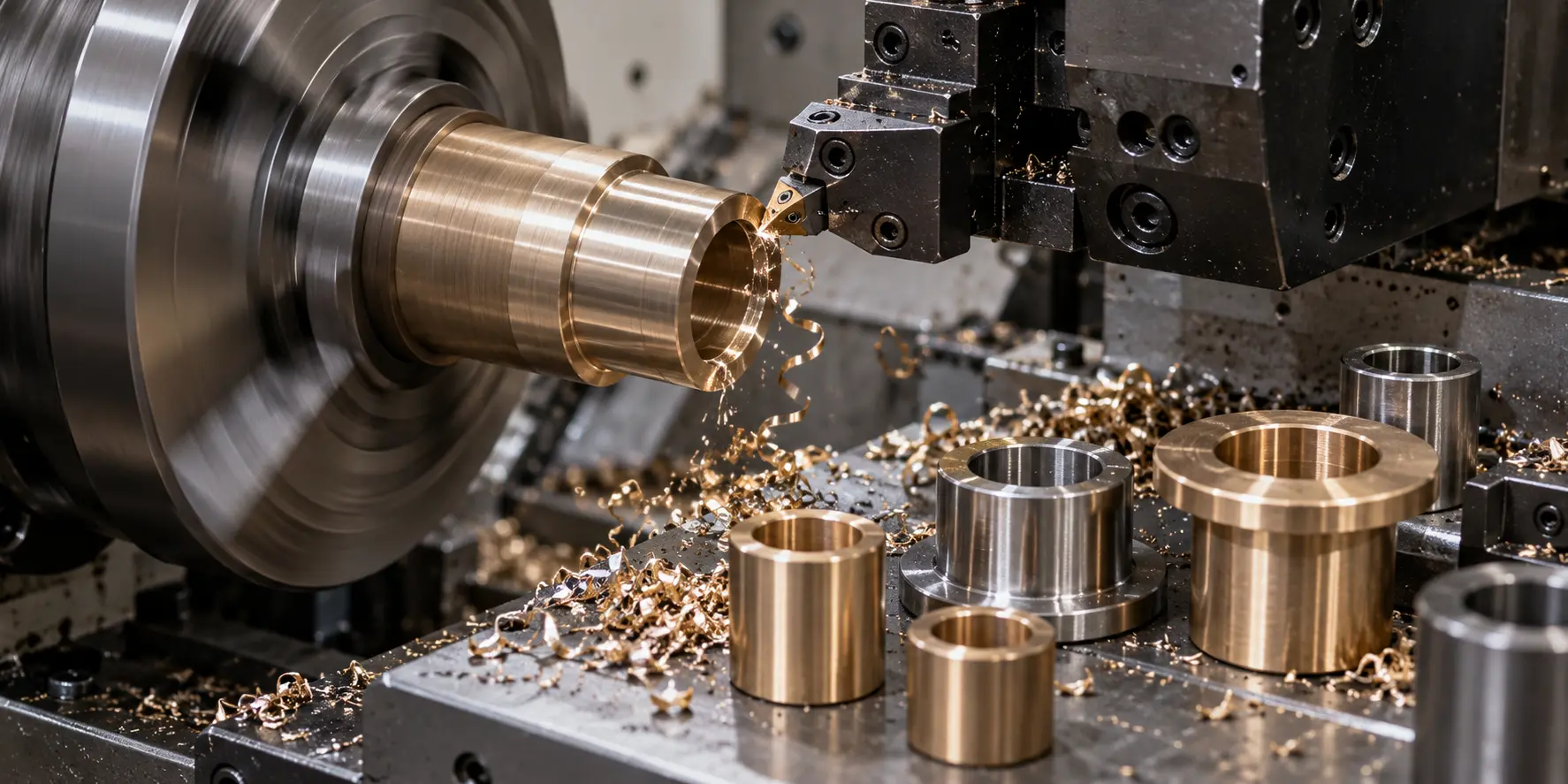

روش های تولید بوش صنعتی
روش تولید بوش به تعداد سفارش، دقت مورد نیاز، جنس متریال، فرم قطعه و زمان تحویل بستگی دارد. بوش های ساده و کم تعداد ممکن است با تراشکاری معمولی تولید شوند؛ اما بوش های دقیق یا تیراژ بالا نیاز به بررسی روش های اقتصادی تر دارند.
تولید بوش با تراشکاری معمولی
برای تعداد کم، نمونه سازی، قطعات ساده یا بوش هایی که پیچیدگی زیادی ندارند، تراشکاری معمولی می تواند گزینه مناسبی باشد. این روش برای سفارش های محدود انعطاف خوبی دارد، اما در تیراژ بالا ممکن است از نظر زمان و هزینه بهترین انتخاب نباشد.
تولید بوش با CNC
اگر بوش دارای فرم چند مرحله ای، تلرانس حساس، کیفیت سطح دقیق یا نیاز به تکرارپذیری بالا باشد، تولید با CNC قابل بررسی است. این روش برای قطعات دقیق، سفارشی و بوش هایی که باید مطابق نقشه کنترل شوند کاربرد زیادی دارد.
ساخت بوش با دستگاه تراپ
اگر بوش طراحی ثابت و تیراژ مناسب داشته باشد، ساخت بوش با دستگاه تراپ می تواند از نظر سرعت تولید و کاهش هزینه هر قطعه گزینه مناسبی باشد. این روش برای بوش های ساده، تکراری، کوچک و متوسط که در تعداد بالا تولید می شوند، ارزش بررسی دارد.
ساخت بوش در تیراژ کم یا تیراژ بالا؛ کدام روش بهتر است؟
برای سفارش های یک تا چند عدد، معمولا انعطاف روش تولید مهم تر از سرعت تولید است. اما وقتی تعداد سفارش افزایش پیدا می کند، هزینه تنظیم دستگاه، زمان تولید هر قطعه و یکنواختی خروجی اهمیت بیشتری پیدا می کند.
در سفارش های تیراژ بالا، بررسی خدمات سری تراشی در تهران می تواند به انتخاب روش اقتصادی تر کمک کند. اگر طراحی بوش ثابت باشد و تعداد سفارش زیاد باشد، تولید سری می تواند هزینه واحد را کاهش دهد.
| تیراژ سفارش | روش قابل بررسی | توضیح |
|---|---|---|
| ۱ تا ۱۰ عدد | تراشکاری یا CNC | برای نمونه سازی و سفارش محدود مناسب تر است. |
| ۵۰ تا ۵۰۰ عدد | بسته به فرم قطعه | اگر طراحی ثابت باشد، تولید سری قابل بررسی است. |
| بیش از ۵۰۰ عدد | سری تراشی یا تراپ | برای قطعات تکراری، هزینه واحد می تواند کاهش یابد. |
چه بوش هایی برای دستگاه تراپ مناسب تر هستند؟
دستگاه تراپ برای همه بوش ها بهترین انتخاب نیست. این روش زمانی مناسب تر است که بوش فرم ساده، طراحی ثابت، ابعاد تکراری و تیراژ مناسب داشته باشد. هرچه بوش از نظر شکل به قطعات استوانه ای ساده نزدیک تر باشد، احتمال اقتصادی شدن تولید با تراپ بیشتر می شود.
بوش ساده استوانه ای
مناسب برای تولید تکراری، قطر ثابت و تیراژ قابل قبول.
بوش برنجی تیراژ بالا
برای قطعات مصرفی و اتصالات با طراحی ثابت مناسب است.
بوش دارای سوراخ داخلی
در صورت مشخص بودن تلرانس و عمق سوراخ قابل بررسی است.
بوش با پخ ساده
اگر فرم قطعه پیچیده نباشد، تولید سری آن قابل بررسی است.
چه بوش هایی برای تراپ مناسب نیستند؟
بوش های بسیار بزرگ، بوش های دارای سوراخ زاویه دار، قطعاتی با فرم غیرمحوری پیچیده، بوش هایی که طراحی آنها دائما تغییر می کند یا نمونه های تک عددی معمولا برای تولید مستقیم با تراپ گزینه مناسبی نیستند. در چنین شرایطی ممکن است CNC، تراشکاری معمولی یا روش ترکیبی انتخاب بهتری باشد.
چه عواملی روی قیمت ساخت بوش صنعتی اثر دارد؟
قیمت بوش صنعتی فقط به وزن متریال وابسته نیست. زمان ماشین کاری، میزان براده برداری، تلرانس، تعداد سفارش، ابزار مورد نیاز، فرم قطعه و عملیات تکمیلی هم روی قیمت نهایی اثر دارند.
| عامل موثر | تاثیر روی قیمت | توضیح |
|---|---|---|
| جنس متریال | زیاد | برنج، فولاد و استیل هزینه و زمان تولید متفاوتی دارند. |
| تلرانس | زیاد | تلرانس دقیق نیازمند کنترل بیشتر و زمان بالاتر است. |
| تیراژ | زیاد | در تیراژ بالا هزینه ثابت تولید روی تعداد بیشتری قطعه تقسیم می شود. |
| فرم قطعه | متوسط تا زیاد | شیار، فلنج، رزوه یا سوراخ کاری عملیات را بیشتر می کند. |
| کیفیت سطح | متوسط | سطح داخلی حساس به زمان و ابزار دقیق تر نیاز دارد. |
برای استعلام ساخت بوش چه اطلاعاتی ارسال کنیم؟
برای بررسی امکان تولید، می توانید اطلاعات فنی بوش را ارسال کنید تا روش مناسب از نظر تراشکاری، CNC یا سری تراشی مشخص شود. صفحه خدمات تراشکاری قطعات صنعتی مسیر مناسبی برای ثبت درخواست و بررسی سفارش است.
اطلاعات لازم برای استعلام بوش
- نقشه یا نمونه بوش
- قطر داخلی و قطر خارجی
- طول کلی قطعه
- جنس متریال
- تعداد مورد نیاز
- تلرانس و کیفیت سطح
- نیاز به شیار، پخ، فلنج یا رزوه
- زمان تحویل مورد انتظار
اشتباهات رایج در سفارش ساخت بوش
در سفارش ساخت بوش، بعضی خطاها می توانند باعث تغییر قیمت، دوباره کاری یا تولید قطعه نامناسب شوند. مهم ترین خطا این است که فقط ظاهر بوش دیده شود و اطلاعات عملکردی آن مشخص نشود.
| اشتباه رایج | نتیجه احتمالی | راه حل پیشنهادی |
|---|---|---|
| اعلام نکردن قطر داخلی دقیق | لقی یا گیرکردن قطعه | قطر داخلی و تلرانس آن در نقشه مشخص شود. |
| انتخاب جنس نامناسب | سایش، خوردگی یا شکست قطعه | جنس بر اساس فشار، محیط و کاربرد انتخاب شود. |
| بی توجهی به کیفیت سطح داخلی | افزایش اصطکاک و کاهش عمر قطعه | کیفیت سطح مورد انتظار اعلام شود. |
| اعلام نکردن تیراژ | قیمت دهی ناقص | تعداد دقیق یا بازه تولید مشخص شود. |
برای ساخت بوش صنعتی نیاز به استعلام دارید؟
نقشه، نمونه یا مشخصات بوش را ارسال کنید تا جنس مناسب، روش تولید، زمان ساخت و قیمت بر اساس ابعاد، تلرانس، تیراژ و عملیات مورد نیاز بررسی شود.
سوالات متداول درباره سفارش ساخت بوش صنعتی
جمع بندی
ساخت بوش صنعتی زمانی نتیجه دقیق و قابل اعتماد دارد که جنس، ابعاد، تلرانس، کیفیت سطح و روش تولید از ابتدا درست انتخاب شود. بوش قطعه ای ساده اما حساس است و در بسیاری از مجموعه های صنعتی، عملکرد آن روی حرکت، مونتاژ و عمر قطعات دیگر تاثیر مستقیم دارد.
برای سفارش ساخت بوش، بهتر است نقشه یا نمونه قطعه همراه با قطر داخلی، قطر خارجی، طول، جنس، تعداد، تلرانس و کاربرد ارسال شود. اگر بوش طراحی ثابت و تیراژ مناسب داشته باشد، تولید با تراپ یا سری تراشی می تواند اقتصادی تر باشد؛ اما برای قطعات دقیق، پیچیده یا کم تعداد، CNC یا تراشکاری معمولی نیز باید بررسی شود.
